Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Горелки MIG/MAG различаются по нескольким характеристикам, прежде всего – по номинальному рабочему току, типу разъема для подсоединения к аппарату, и способу охлаждения. Рукава для горелок представлены на рынке расходных сварочных материалов в широком ассортименте по длине. Она может составлять 3/8 м и подбирается в соответствии с конкретными сварочными задачами.

Горелки с обыкновенным воздушным охлаждением чаще всего используются для создания коротких швов и швов средней длины при сварке в режимах силы тока не более 350 А. Варианты с водяной охлаждающей системой предназначены для работы на любой силе тока и создания продолжительных шовных соединений в беспрерывном режиме.

К сварочным горелкам подсоединяются две основных детали – шлейф и элемент контактного соединения. Последний необходим для стыковки горелки к сварочнику. Шлейф используется для подачи проволоки, электрического тока и жидкости-охладителя. Ниже приведен перечень других основных деталей, которыми комплектуются горелки.

Сопло газовое.

Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Обеспечивает целенаправленную подачу потока защитного газа, в результате чего исключается разбрызгивание расплава. Сопла дополнительно хромируются и тщательно полируются, чтобы к ним как можно меньше прилипал металл сварной ванны. Сопла производятся разных типов – стандартные, удлиненные и в форме конусов. Существуют также специальные сопла, предназначенные для проведения точечной сварки.

Распылитель газа.

Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Предназначен для плавного и равномерного распыления защитного газа внутри сопла. Это дает возможность максимально надежно защитить область ванны расплава от проникновения газов из окружающей атмосферы. Помимо этого, распылитель выступает в качестве изолятора внутренних токопроводящих узлов от наружных узлов, которые тоже находятся под напряжением.

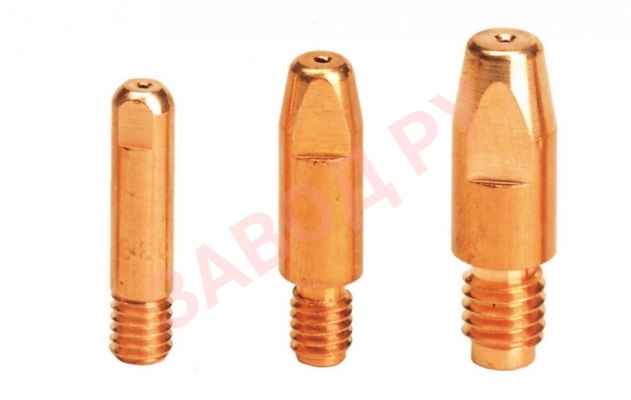

Наконечник контактный (сварочный).

Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Выполняет функцию создания электрического контакта, необходимого для прохождения тока к проволоке. Наконечник является последней деталью, через которую подаваемая проволока выводится из газовой горелки.

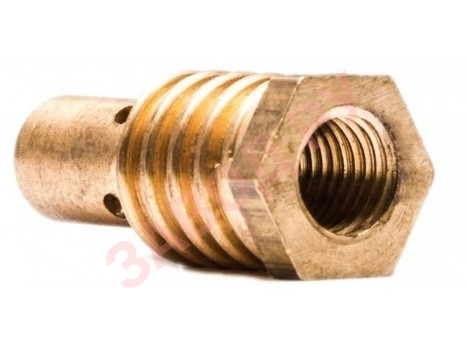

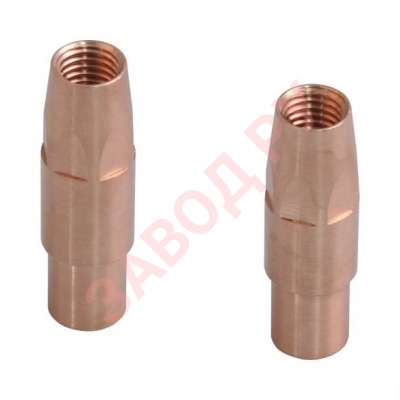

Адаптер сварочного наконечника.

Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Служит для соединения наконечника с разъемом, расположенным на шейке горелки, через которую проходит ток. Вторая функция адаптера заключается в том, что он устанавливает элемент подачи проволоки по центру горелки.

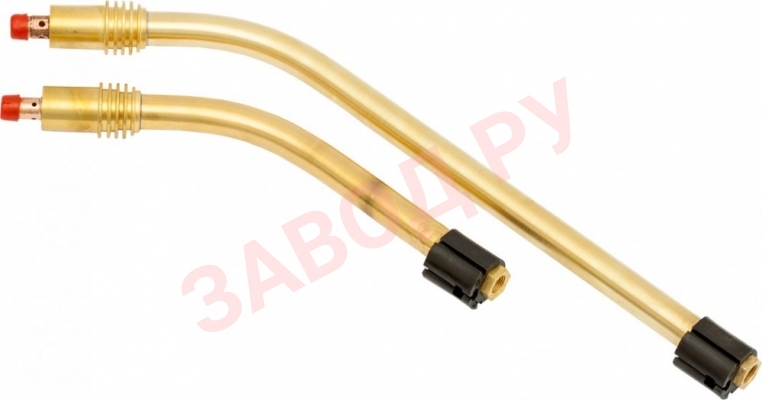

Шейка горелки.

Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Является частью шлейфа. Отличается длительным сроком службы. Через нее производится подача защитного газа и сварочной проволоки.

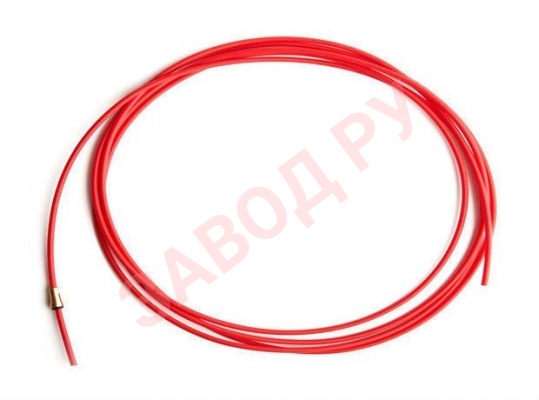

Направляющий канал.

Расходные сварочные материалы: основные детали газовых горелок MIG/MAG

Обеспечивает равномерную и плавную подачу проволоки. Имеет форму трубки, произведенной из пластика, или сделанной из металлической спирали. Находится внутри общего кабеля подачи проволоки к горелке. Специальные двухслойные каналы имеют внутренние вставки, выполненные из материалов с минимальным коэффициентом трения (например, тефлона). Такие каналы рекомендуется применять для сварочных кабелей значительной длины.

Изолирующие кольца и втулки.

Используются для защиты токопроводящих узлов от сопла горелки и деталей, закрепленных на внешней части шейки горелки.
