Что такое гидравлический распределитель?

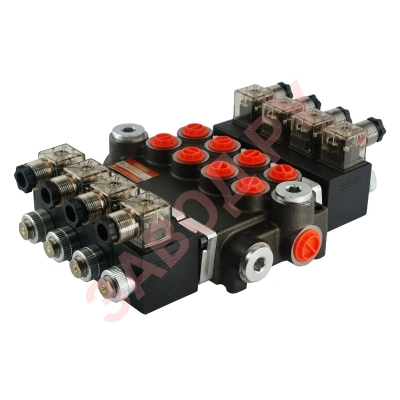

Фото моноблочного гидравлического распределителя

Для любой гидравлической системы важное значение имеет правильная организация последовательности работы исполнительных органов. Такая работа осуществляется при помощи направляющих гидравлических механизмов, именуемых гидравлическими распределителями. Распределители способны изменять направление потока рабочей жидкости за счёт открытия или закрытия проходного отверстия. Гидравлический распределитель – это устройство, изменяющее направление, пуск или остановку потока рабочей жидкости в гидравлических линиях в зависимости от наличия или отсутствия внешнего воздействия (механического, электромагнитного или пневматического воздействия). Для максимальной эффективности всей гидросистемы гидрораспределители должны обладать минимальными утечками и сопротивлением при протекании через их полости рабочей жидкости, минимальными усилиями при перемещении запорных элементов.

Виды и типы гидравлических распределителей

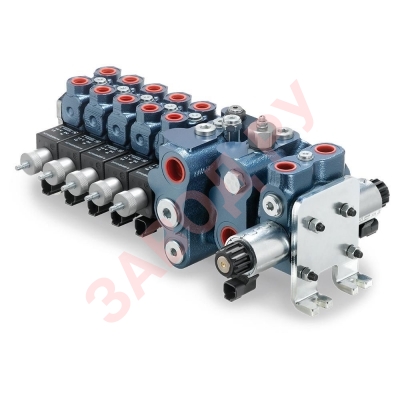

Разнообразие гидравлических распределителей

Гидравлические распределители различаются:

  • по условному диаметру проходного сечения

  • по числу основных гидравлических линий (двух-, трех-, четырех- или пятиходовые)

  • по числу позиций запорного элемента (две, три, четыре)

  • по типу запорного элемента (золотниковые, клапанные (седельные), крановые)

  • по способу позиционирования запорного элемента (без позиционирования, пружинный или гидравлический возврат, механическая фиксация)

  • по типу управления (механическое, электрическое, пневматическое, электропневматическое гидравлическое, электрогидравлическое)

Условный диаметр

Под условным диаметром или проходным сечением понимают внутренний диаметр трубопровода или канала, округленного до целого стандартного значения. Чем больше значение условного диаметра, тем больший расход рабочей жидкости может пропустить через себя гидравлический распределитель.

Число основных гидравлических линий

Среди гидравлических распределителей различают двухходовые, трех-, четырех- и многоходовые в зависимости от количества подключенных внешних гидролиний, по которым подводится рабочая жидкость к распределителю и отводится от него. Часто в литературе приставку «ходовые» заменяют на «линейные» и называют распределители двухлинейные, трехлинейные и т.д.

Число позиций запорного элемента

Гидравлические распределители различаются по числу рабочих позиций запорного элемента в зависимости от управляющего воздействия. Таким образом, гидравлические распределители, имеющие всего две позиции называются двухпозиционными, три позиции – трехпозиционными, четыре и более – многопозиционными.

Принцип работы гидрораспределителей

Рис. 1 простейших золотниковый модульный гидрораспределитель
Рис. 2

На рис. 2 представлена типовая схема работы двухпозиционного четырехлинейного золотникового распределителя с ручным управлением. В положении золотника 1, показанном на рисунке полость напора «Р» соединена со полостью «А», а полость слива «Т» с полостью «В». Шток гидроцилиндра 3 выталкивается (смещается вправо). При перемещении рукоятки 2 вправо, золотник сместится в крайнее правое положение, направление потока рабочей жидкости изменится и шток гидроцилиндра изменит своё направление движения. На рис. 1 показан простейших золотниковый модульный гидрораспределитель с электромагнитным управлением.

Основные типы распределителей по конструктивному исполнению

Моноблочные гидрораспределители

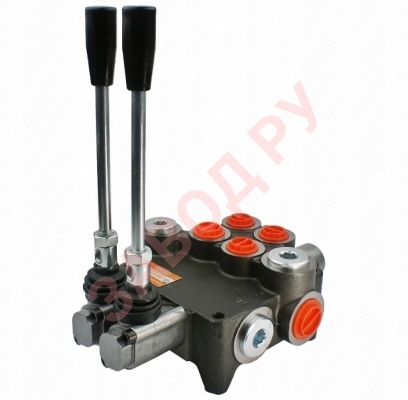

Моноблочный гидрораспределитель

Моноблочные гидрораспределители применяются преимущественно на мобильной, дорожно-строительной и сельхоз технике. Основными их отличиями являются монолитный корпус для всех золотников. Благодаря такой конструкции повышается надежность и уменьшается стоимость гидрораспределителя. Основным минусом монолитного корпуса является ограничение в возможностях конфигурирования распределителя под различные задачи со нестандартными конфигурациями золотников. Внешний вид распределителя показан на рисунке сверху.

Секционные гидрораспределители

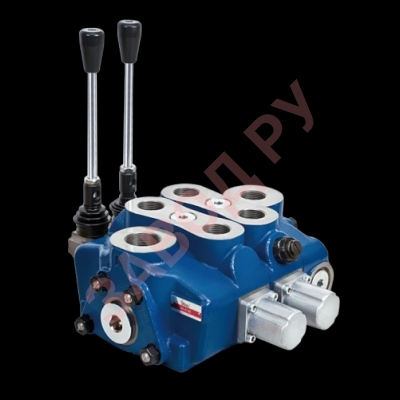

Секционный гидрораспределитель

Секционные гидрораспределители применяются преимущественно на мобильной, дорожно-строительной технике. Основным их отличием является секционная конструкция, при которой каждый золотник имеет свой собственный корпус – рабочую секцию. Такие рабочие секции могут иметь различную конфигурацию каналов, что в комплексе с большим числом коммутационных схем золотников дает большее количество вариантов исполнения секций. Такие секции собираются в пакеты до 12 шт., по краям пакета ставятся напорная и сливная секции. Преимуществом секционной конструкции являются большие возможности по конфигурированию распределителя под любые задачи. Но вместе с этим такая конструкция из-за большей трудоемкости в изготовлении оказывается заметно дороже моноблочных решений.

Гидравлические распределители модульного типа

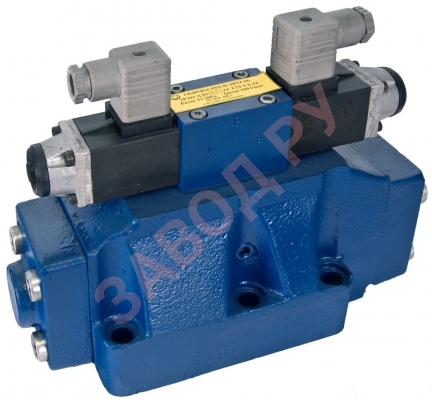

Модульный гидрораспределитель

Наибольшее распространение в станочной и машиностроительной гидравлические получили распределители модульного типа. Основными их достоинствами являются компактность и применение в системам с неограниченным количеством распределителей. Коммутация модульных распределителей производится через монтажные плиты, к которым осуществляется подвод рабочей жидкости от насоса, слив в бак и подключение исполнительных механизмов. Распределители модульного типа обладают еще одним достоинством по сравнению с секционными и моноблочными распределителями – это возможность стыковать их с различной клапанной аппаратурой без использования трубопроводов и реализовывать на их базе целые участки гидросистем.
