Гидравлическое оборудование и гидросистемы: гидронасосы, гидроцилиндры, гидрораспределители, гидроклапаны и гидрозамки.

Все более распространены новые материалы, а старые используются в более рациональном ключе. Все это способствует существенной экономии ценных энергоресурсов, улучшая производительность, облегчая условия труда. В наши дни гидравлика характеризуется неоспоримыми преимуществами перед иными видами техники, поэтому уместно остановиться на конкретных агрегатах и узлах гидрооборудования.

Гидронасосы.

Гидронасосы.

Гидронасосы применимы во множестве отраслей машиностроения, они незаменимы в десятках видов разнообразной техники. Рассматриваемые агрегаты можно охарактеризовать многообразием принципов работы, конструкций и видов. Гидронасосы необходимы для целой гаммы оборудования, при этом возможны любые рабочие давления. Насосы подразделяют на несколько видов. Регулируемые или нерегулируемые, также шестерные, аксиально-поршневые, пластинчатые, радиально-поршневые.

Популярные сейчас гидромоторы и гидронасосы ведущих производителей подходят для широчайшего спектра технических задач. Чаще всего в технологических линиях и для гидросистем.

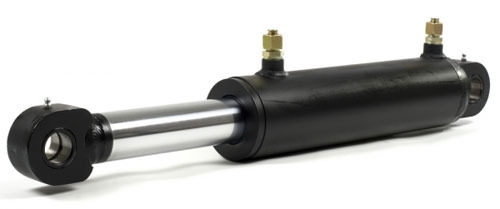

Гидроцилиндры.

Гидроцилиндры.

Гидроцилиндр можно назвать мощным мускулом современных механизмов и машин. Роль гидравлики поистине незаменима и сильна в современном мире. Устройства широко применимы во множестве технических областей, где задействован объемный гидропривод. Это строительно-дорожные, подъемно-транспортные, землеройные работы, авиация, космонавтика, автотранспорт, прессы и станки, кузнечное дело, ремонт, даже бытовые задачи.

Несомненно, эффективность и надежность эксплуатации гидравлики зависит напрямую от своевременной диагностики и ремонта. Гидроцилиндр - достаточно надежное и простое устройство, выход из строя которого при правильной эксплуатации маловероятен, однако такое рано или поздно происходит.

В этом случае многие компании предлагают высококачественный ремонт гидроцилиндров: замену и ремонт уплотнений, штоков, гильз, проушин, сквозных крышек, поршней и др. По возможности, ремонт осуществляется с применением оригинальных уплотнений, штоков, гильз, что позволяет увеличить срок службы цилиндров и требуемое качество их работы. Все гидроцилиндры после ремонта проходят стендовые испытания и иную проверку для уверенности в достойном качестве выполненной работы. В первую очередь проверяется герметичность и прочность.

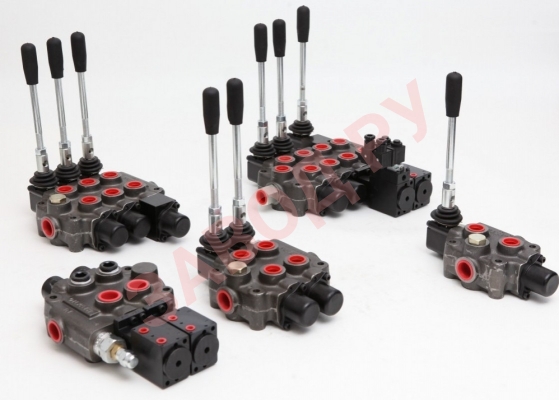

Гидрораспределители.

Гидрораспределители.

Гидрораспределители — неотъемлемая част гидросистем. Задача их состоит в распределении потоков технологических рабочих жидкостей, а также в предохранении и разгрузке систем в случае непредвиденных перегрузок.

Рассматриваемые агрегаты характеризуются давлениями от 14 до 25 МПа, изготавливаются из сталей, бронзы, чугунов, прочих сплавов. Конструкционно популярны такие типы управления, как гидравлическое, тросиковое, рычажное, элекрогидравлическое. Габариты, размеры и масса гидрораспределителей соотносятся с расходом жидкости. В целях недопущения абразивного износа распределителей, поверхности скольжения подвергаются т.н. азотированию или, реже, цементированию.

Встречаются гидрораспределители различных конструкций, в составе которых как могут, так и не могут фигурировать гидрозамки. Агрегаты отличаются полной взаимозаменяемостью по монтажу и функционированию. Гидрораспределители с интегрированными в конструкцию гидрозамками могут гарантировать герметичность гидромагистрали, что минимизирует утечки с гидроцилиндра. Распределители секционного типа, в свою очередь, снабжены каналами подвода и отвода, а также предохранительным клапаном между ними.

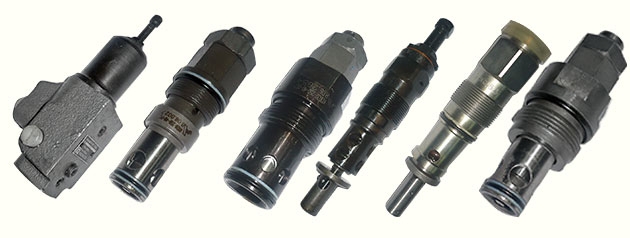

Гидроклапаны.

Гидроклапаны.

Гидроклапаны служат для изменения параметров потоков жидкостей посредством регулирования проходного сечения. Подразделяются данные клапаны на направляющие и регулирующие. Первые останавливают или пропускают потоки жидкости при установленных условиях, вторые же регулируют величину давления в потоке.

К первой группе традиционно относят обратные клапаны, пропускающие жидкость лишь в одном из направлений, а также гидрозамки, пропускающие жидкостной поток только тогда, когда входное давление достигает установленных величин. Кроме того, существует клапан выдержки времени, служит который для остановки или, напротив, пропускания потока через конкретное время. Ко второй группе относят предохранительные клапаны, препятствующие превышению давлением определенного входного уровня, а также переливные, поддерживающие входное давление на заданных уровнях, клапаны и, кроме того, редукционные клапаны и клапаны соотношения или разности давлений.

Что касается запорно-регулирующего действия, существуют клапаны прямого или непрямого действия. Срабатывание первых осуществляется непосредственно под действием жидкостного потока, а вторых — при помощи промежуточных регулирующих элементов. Соответственно, во втором случае время срабатывания незначительно больше.
