Основные характеристики серии ХV-3R

Реверсивные гидравлические насосы из алюминия с внешним креплением, размерной группы 3.

Рабочий Объем: 14,89 - 86,87 см3/об.

Максимальное рабочее давление: до 320 бар.

Скорость вращения: до 3000 об/мин.

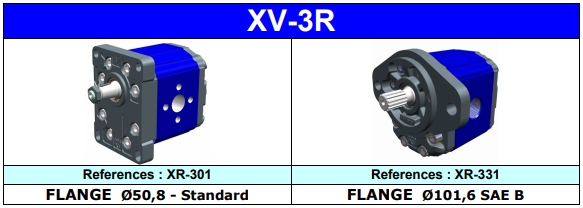

Варианты фланцев:

  • Ø50,8 - Евростандарт

  • ø101,6 SAE B

Варианты вала:

  • Конический 1:8 со шпонкой "Вудроф"

  • Циллиндрический со шпонкой

  • Шлицевой.

Основные характеристики серии ХV-3R

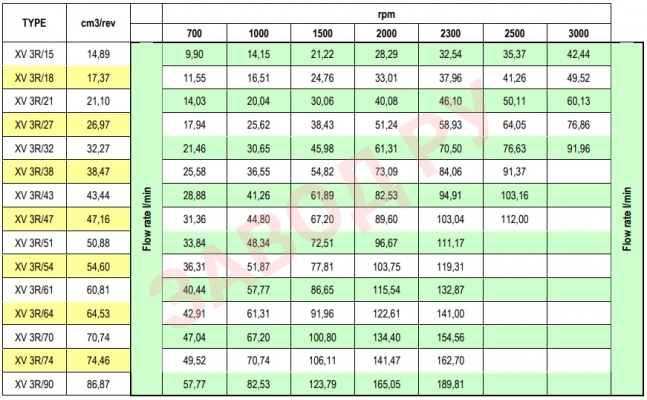

Таблица скоростей потока

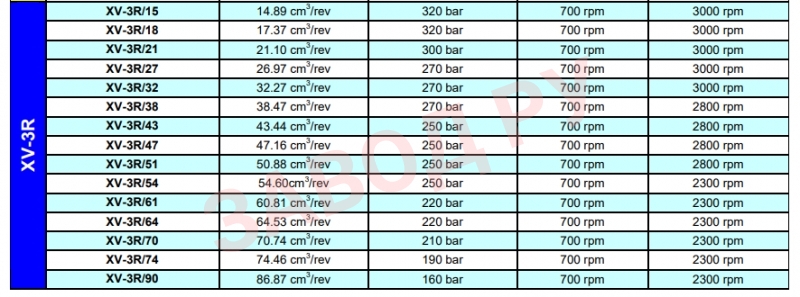

Рабочие объемы - Давления - Скорости ХV-3R

Рабочие объемы - Давления - Скорости

Vivoil, серия XV-3R

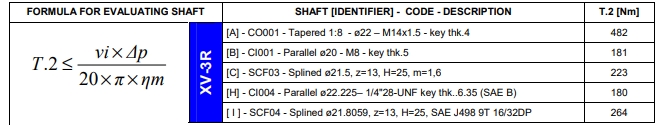

Допустимые крутящие моменты на валу

Допустимые крутящие моменты на валу ХV-3R

T.2 – максимально допустимый крутящий момент на валу (Nm -Ньютон/метр)

ПРИМЕЧАНИЯ: Во избежание воздействий вибрации и динамических нагрузок на вал насоса, рекомендуется использование наиболее сбалансированных муфтовых соединений.

Крутящий момент, прикладываемый к валу, не должен превышать максимально допустимого. Не подвергайте вал насоса осевой или радиальной нагрузке. При необходимости используйте подходящие опоры. Используйте только тщательно отфильтрованное масло без примесей воды или других эмульгирующих субстанций. Никогда не приводите в действие насос с растворами, содержащими масло и воздух

Для насосов с фланцевыми выходными каналами не рекомендуется превышение следующих показателей расхода: 4 л/мин

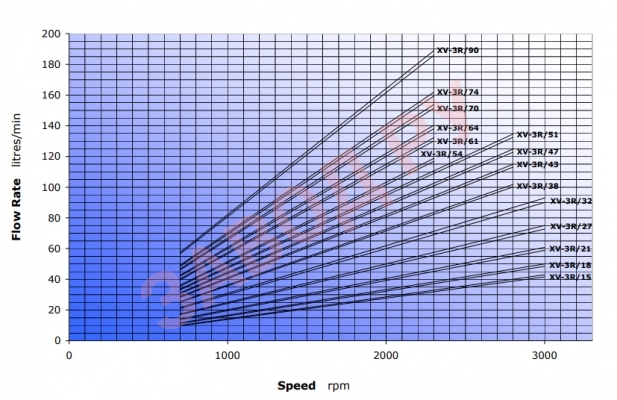

Диаграмма расхода ХV-3R

Расход потока л/мин

Расход потока л/мин ХV-3R

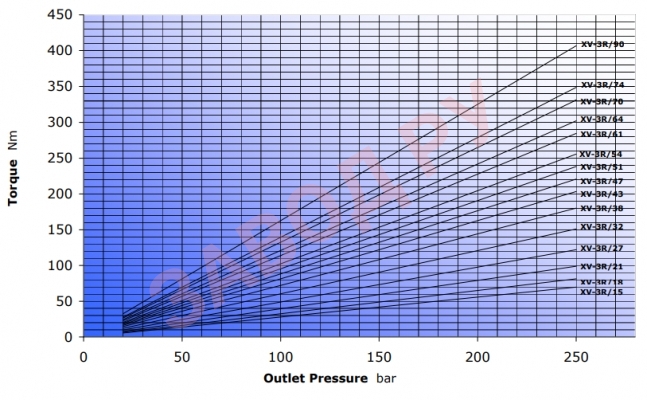

Крутящий момент Н-м

Крутящий момент Н-м ХV-3R
