Калькулятор подбора гидроцилиндра

24 июня 2019
Добавить в закладки

С помощью ниже приведенного калькулятора вы сможете сделать расчет размеров гидроцилиндра, а так же получить значения толкающего и тянущего усилия на штоке гидроцилиндра. Определите расход масляного насоса для получения необходимой скорости выдвижения штока гидроцилиндра. Имея значения объема гидроцилиндра и расход насоса вы легко сможете рассчитать минимально необходимый объем гидравлического бака. Если есть сомнения в выборе рабочего давления гидроцилиндра, то можно сделать выбор из самых ходовых значений номинального ряда по ГОСТ 6540-68: 16,0 МПа, 20,0 МПа, 25,0 МПа, 32,0 МПа

Калькулятор подбора гидроцилиндров

ШАГ 1.

Определение минимально необходимого диаметра поршня

1 шаг — мы определяем необходимый диаметр поршня при заданных значениях усилия на штоке гидроцилиндра и номинального давления в гидросистеме. После получения расчетного значения диаметра поршня, необходимо округлить его в большую сторону до ближайшего номинального значения из ряда диаметров по таблице ниже.

Необходимое усилие выдвижения гидроцилиндра:

кг

Рабочее давление:

МПа

Необходимо ввести данные для расчета

ШАГ 2.

Расчет фактических усилий гидроцилиндра при заданном давлении

2 шаг — необходимо указать заданное время полного выдвижения штока гидроцилиндра, и его полный ход. В результате мы получим значения толкающего и тянущего усилий на штоке гидроцилиндра, объемы поршневой и штоковой полостей и минимально необходимый расход приводного насоса гидросистемы для обеспечения заданной скорости. Расчет параметров гидроцилиндра по его размерам

Диаметр гильзы цилиндра:

мм

Диаметр штока цилиндра:

мм

Ход гидроцилиндра:

мм

Время полного выдвижения:

сек

Рабочее давление:

МПа

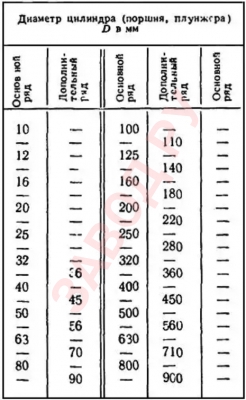

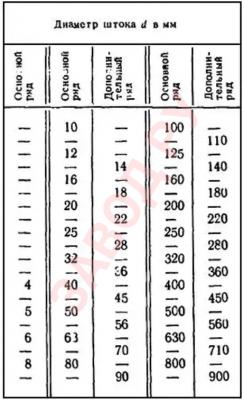

Ряды основных параметров гидроцилиндров по ГОСТ 6540-68 (СТ СЭВ 3936-82)

Из ниже приведенных таблиц вы сможете подобрать диаметры поршня и штока гидроцилиндра.

Калькулятор подбора гидроцилиндра

Калькулятор подбора гидроцилиндров

Ряды основных параметров гидроцилиндров по ГОСТ 6540-68 (СТ СЭВ 3936-82)
