Гидравлические баки

Основная функция гидравлических баков в любой гидросистеме - хранение рабочей жидкости. Так же гидравлические баки за счет рассеивания тепла своим стенками обеспечивают охлаждение жидкости. Отстаиваясь в баке гидравлическая жидкость очищается от загрязняющих частиц и пузырьков воздуха.

В большинстве случаев минимальный объем гидравлического бака должен быть не менее трех минутной подачи насоса. Бак должен вмещать всю гидравлическую жидкость находящуюся в гидросистеме, сохраняя необходимый уровень жидкости для питания насосов. Если в гидросистеме отсутствуют теплообменники, необходимо провести тепловой расчет и выбрать тот объем бака, который справиться с функцией рассеивания тепла.

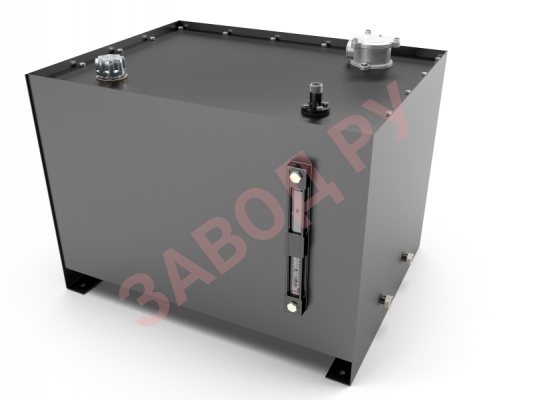

Баки для гидравлических насосных станций обычно изготавливаются из стали и имеют прямоугольную форму. На крышке такого бака размещаются различные гидравлические компоненты — клапаны, фильтры, заливания горловина, манометры и пр.

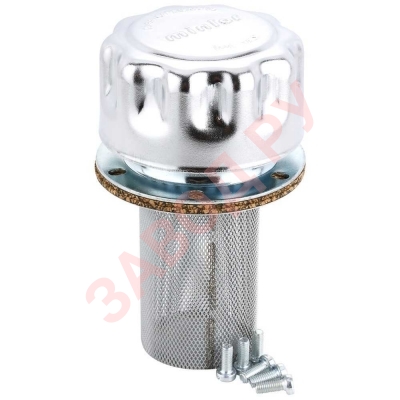

Для стравливания избыточного давления в гидравлических осуществляется с помощью сапуна. Обычно такой спун предусмотрен в заливной горловине. См. рисунок ниже.

Для контроля уровня рабочей жидкости в гидравлическом баке в него монтируется уровнемер, либо электронный датчик уровня. См. фото ниже.

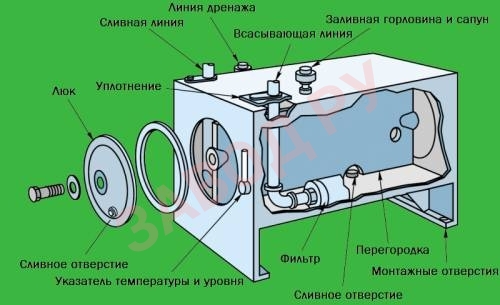

Основные компоненты гидравлического бака
