XP017

Однонаправленный гидравлический насос из алюминия и с внешним креплением. Фланец ø22 тип 'HY'.

Фланец этой модели имеет диаметр 22 мм. Возможно изменение направления вращения насоса по часовой стрелке или против часовой стрелки, не добавляя никаких компонентов (Действительно для всех версий этой модели, за исключением моделей с выходным отверстием или входом на переднем фланце.)

Технические данные:

  • Рабочий объем от 0,16 см 3 / об до 2,28 см 3 / об
  • Максимальное давление до 280 бар
  • Частота вращения до 9000 об / мин

Изменение направления вращения гидронасоса Vivoil XP017


Если у вас появились вопросы или сложности с подбором товаров, свяжитесь с консультантом.
Купить оптом
По вопросам оптовой поставки гидравлического оборудования обращайтесь: opt@zavodru.ru

Общие технические параметры серии XP017

Минимальная частота вращения, об/мин
700
Тип используемой (рабочей) жидкости
Гидравлическое масло на минеральной основе HLP HV (DIN 51524)
Минимальная вязкость рабочей жидкости, мм²/c
10
Максимальная вязкость рабочей жидкости, мм²/c
100
Допустимая вязкость рабочей жидкости при пуске, мм²/c
1500
Рекомендуемая вязкость рабочей жидкости, мм²/с
20 – 100
Температура окруж. среды, °C
от -20 до +60
Допустимый диапазон температуры рабочей жидкости °C
от -15 до +80
Рекомендуемая рабочая температура жидкости, °C
от -30 до +50
Для температур выше 120°C
Требуются сальники на основе фторсодержащего эластомера
Максимальное давление всасывания жидкости на входе насоса, бар
0.02 – 0.08
Максимальное давление жидкости на входе насоса, бар
0.3 – 0.5 бар
Фильтрация жидкости на входе, микрон
30 – 60
Фильтрация жидкости на выходе, микрон
10 – 25
Максимальная скорость жидкости во входном канале, м/с
0.5 – 1.5
Максимальная скорость жидкости на выходе, м/с
3.0 – 5.5
Использование водного раствора гликоля
Максимальное число оборотов в минуту 1100 об/мин. Максимальное давление 170 бар
Фланец
ø22 мм.. тип ‘HY’
Вал
ø7 хвостовик 5мм.

Конфигурации серии XP017

Конфигурации насосов серии XP017

Нажмите на код производителя, чтобы узнать подробные характеристики гидронасоса.

Серия XP017: направление вращения вала - Левое
Код производителя Рабочий объем, см³ Максимальное пиковое давление, бар Максимальная частота вращения, об/мин Вес, кг. Максимальное рабочее давление, бар Порт всасывания Порт нагнетания
X0P0121BBBA0.1726090000.42201/4' BSP1/4' BSP
X0P0221BBBA0.2526090000.412201/4' BSP1/4' BSP
X0P0421BBBA0.4528090000.422201/4' BSP1/4' BSP
X0P0521BBBA0.5728090000.432201/4' BSP1/4' BSP
X0P0621BBBA0.7628090000.442201/4' BSP1/4' BSP
X0P0721BBBA0.9828060000.462201/4' BSP1/4' BSP
X0P0921BBBA1.2728060000.482201/4' BSP1/4' BSP
X0P1121BBBA1.5228060000.52201/4' BSP1/4' BSP
X0P1321BBBA2.321050000.561901/4' BSP1/4' BSP
Серия XP017: направление вращения вала - Правое
Код производителя Рабочий объем, см³ Максимальное пиковое давление, бар Максимальная частота вращения, об/мин Вес, кг. Максимальное рабочее давление, бар Порт всасывания Порт нагнетания
X0P0122BBBA0.1726090000.42201/4' BSP1/4' BSP
X0P0222BBBA0.2526090000.412201/4' BSP1/4' BSP
X0P0422BBBA0.4528090000.422201/4' BSP1/4' BSP
X0P0522BBBA0.5728090000.432201/4' BSP1/4' BSP
X0P0622BBBA0.7628090000.442201/4' BSP1/4' BSP
X0P0722BBBA0.9828060000.462201/4' BSP1/4' BSP
X0P0922BBBA1.2728060000.482201/4' BSP1/4' BSP
X0P1122BBBA1.5228060000.52201/4' BSP1/4' BSP
X0P1322BBBA2.321050000.561901/4' BSP1/4' BSP

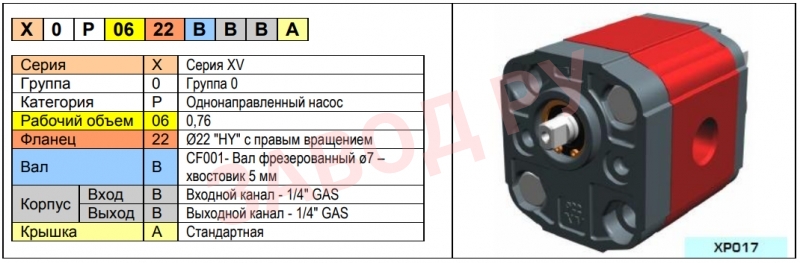

Однонаправленный гидронасос XP017, код производителя

Однонаправленный гидронасос XP017, код производителя

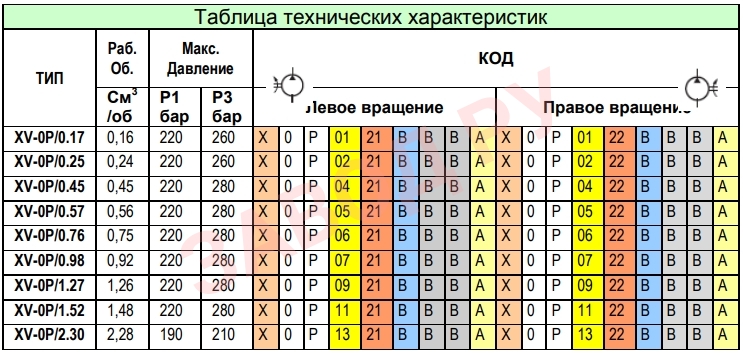

Таблица технических характеристик

Таблица технических характеристик гидронасосов XP017

P1) Макс. рабочее давление Для работы насоса в тяжелом режиме рекомендуется проверять допустимый

P3) Макс. пиковое давление

Для работы насоса в тяжелом режиме рекомендуется проверять допустимый крутящий момент на валу.

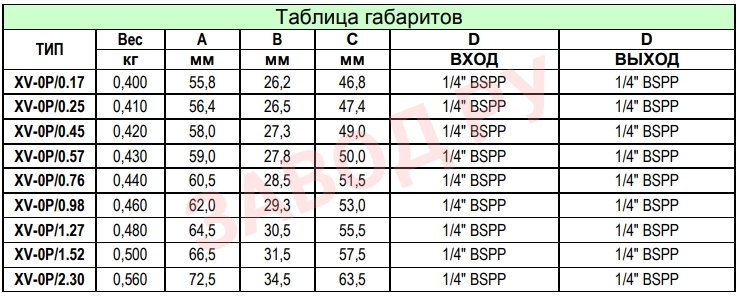

Таблица габаритов

Таблица габаритов XP017

T.1 = 11.7÷13.7 [Н-м] - крутящий момент затяжки винтов M6

T.2 = 9.2 [Н-м] - допустимый крутящий момент на валу (Примечание: Выбирая вал, всегда проверяйте допустимый крутящий момент).

Примечание: Этот тип насоса взаимозаменяем за счет расстояний между центрами креплений M5 (см. габариты A, B, С).

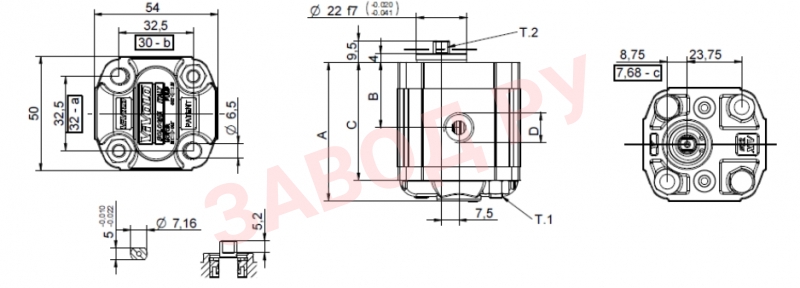

Габаритные размеры гидронасосов vivoil vivolo XP017

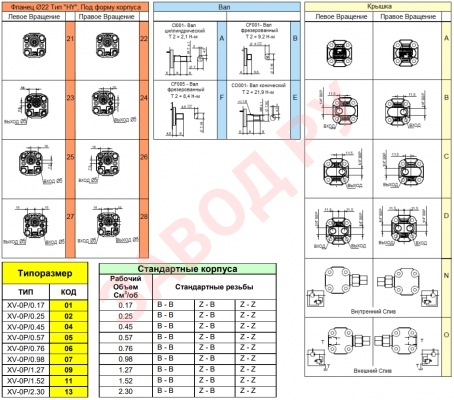

Таблица вариантов комплектации

Таблица вариантов комплектации гидронасосов vivoil vivolo XP017

В таблице указаны имеющиеся в ассортименте комбинации стандартных фланцев и резьб.

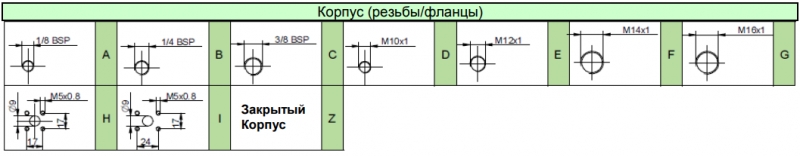

Таблица вариантов комплектации гидронасосов vivoil vivolo XP017
