XP015

Однонаправленный гидравлический насос из алюминия и с внешним креплением, порты на переднем фланце и задней крышке. Правое вращение.

Фланец этой модели имеет диаметр 22 мм. Возможно изменение направления вращения насоса по часовой стрелке или против часовой стрелки, не добавляя никаких компонентов (Действительно для всех версий этой модели, за исключением моделей с выходным отверстием или входом на переднем фланце.)

Технические данные:

  • Рабочий объем от 0,16 см 3 / об до 2,28 см 3 / об
  • Максимальное давление до 280 бар
  • Частота вращения до 9000 об / мин

Изменение направления вращения гидронасоса Vivoil XP015


Если у вас появились вопросы или сложности с подбором товаров, свяжитесь с консультантом.
Купить оптом
По вопросам оптовой поставки гидравлического оборудования обращайтесь: opt@zavodru.ru

Общие технические параметры серии XP015

Минимальная частота вращения, об/мин
700
Тип используемой (рабочей) жидкости
Гидравлическое масло на минеральной основе HLP HV (DIN 51524)
Минимальная вязкость рабочей жидкости, мм²/c
10
Максимальная вязкость рабочей жидкости, мм²/c
100
Допустимая вязкость рабочей жидкости при пуске, мм²/c
1500
Рекомендуемая вязкость рабочей жидкости, мм²/с
20 – 100
Температура окруж. среды, °C
от -20 до +60
Допустимый диапазон температуры рабочей жидкости °C
от -15 до +80
Рекомендуемая рабочая температура жидкости, °C
от -30 до +50
Для температур выше 120°C
Требуются сальники на основе фторсодержащего эластомера
Максимальное давление всасывания жидкости на входе насоса, бар
0.02 – 0.08
Максимальное давление жидкости на входе насоса, бар
0.3 – 0.5 бар
Фильтрация жидкости на входе, микрон
30 – 60
Фильтрация жидкости на выходе, микрон
10 – 25
Максимальная скорость жидкости во входном канале, м/с
0.5 – 1.5
Максимальная скорость жидкости на выходе, м/с
3.0 – 5.5
Использование водного раствора гликоля
Максимальное число оборотов в минуту 1100 об/мин. Максимальное давление 170 бар
Фланец
ø22 мм.. тип 'BH'
Вал
фрезерованный ø7 хвостовик 5мм.

Конфигурации серии XP015

Конфигурации насосов серии XP015

Нажмите на код производителя, чтобы узнать подробные характеристики гидронасоса.

Серия XP015: направление вращения вала - Правое
Код производителя Рабочий объем, см³ Максимальное пиковое давление, бар Максимальная частота вращения, об/мин Вес, кг. Максимальное рабочее давление, бар Порт всасывания Порт нагнетания
X0P0114BZZB0.1726090000.42201/4' BSPFR ø5
X0P0214BZZB0.2526090000.412201/4' BSPFR ø5
X0P0414BZZB0.4528090000.422201/4' BSPFR ø5
X0P0514BZZB0.5728090000.432201/4' BSPFR ø5
X0P0614BZZB0.7628090000.442201/4' BSPFR ø5
X0P0714BZZB0.9828060000.462201/4' BSPFR ø5
X0P0914BZZB1.2728060000.482201/4' BSPFR ø5
X0P1114BZZB1.5228060000.52201/4' BSPFR ø5
X0P1314BZZB2.321050000.561901/4' BSPFR ø5

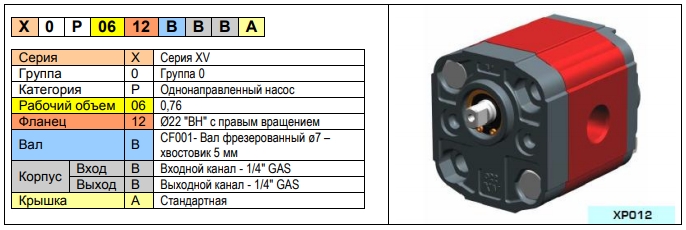

Однонаправленный гидронасос XP015, код производителя (на примере с XP012)

Однонаправленный гидронасос XP015, код производителя

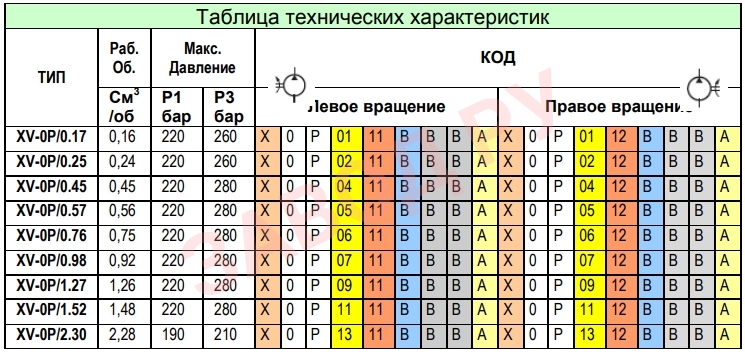

Таблица технических характеристик

Таблица технических характеристик гидронасосов XP015

P1) Макс. рабочее давление Для работы насоса в тяжелом режиме рекомендуется проверять допустимый

P3) Макс. пиковое давление

Для работы насоса в тяжелом режиме рекомендуется проверять допустимый крутящий момент на валу.

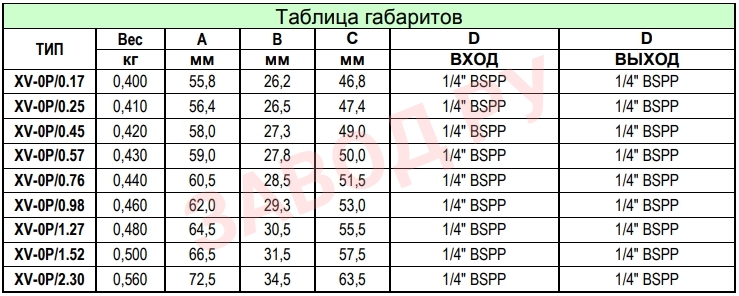

Таблица габаритов XP015

T.1 = 11.7÷13.7 [Н-м] - крутящий момент затяжки винтов M6

T.2 = 9.2 [Н-м] - допустимый крутящий момент на валу (Примечание: Выбирая вал, всегда проверяйте допустимый крутящий момент).

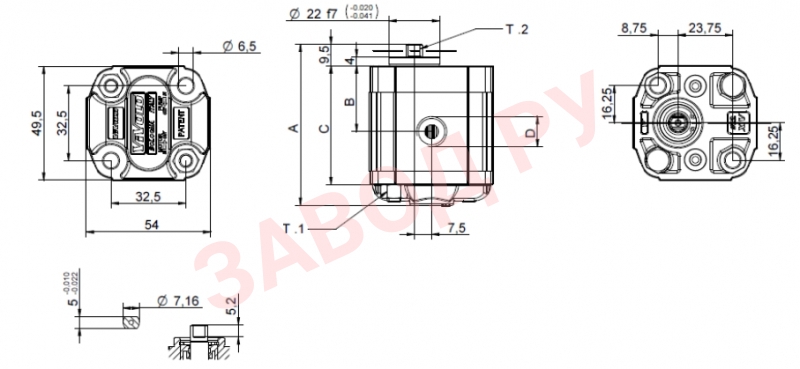

Габаритные размеры гидронасосов vivoil vivolo XP015

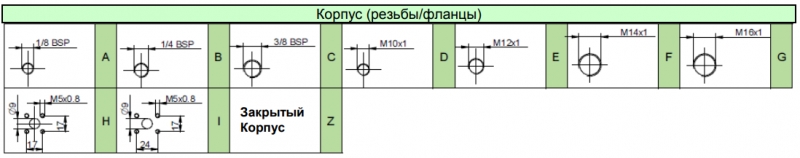

Таблица вариантов комплектации

Таблица вариантов комплектации гидронасосов vivoil vivolo XP015

В таблице указаны имеющиеся в ассортименте комбинации стандартных фланцев и резьб.

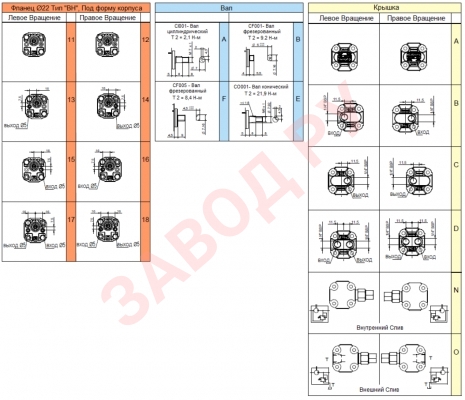

Таблица вариантов комплектации гидронасосов vivoil vivolo XP015
